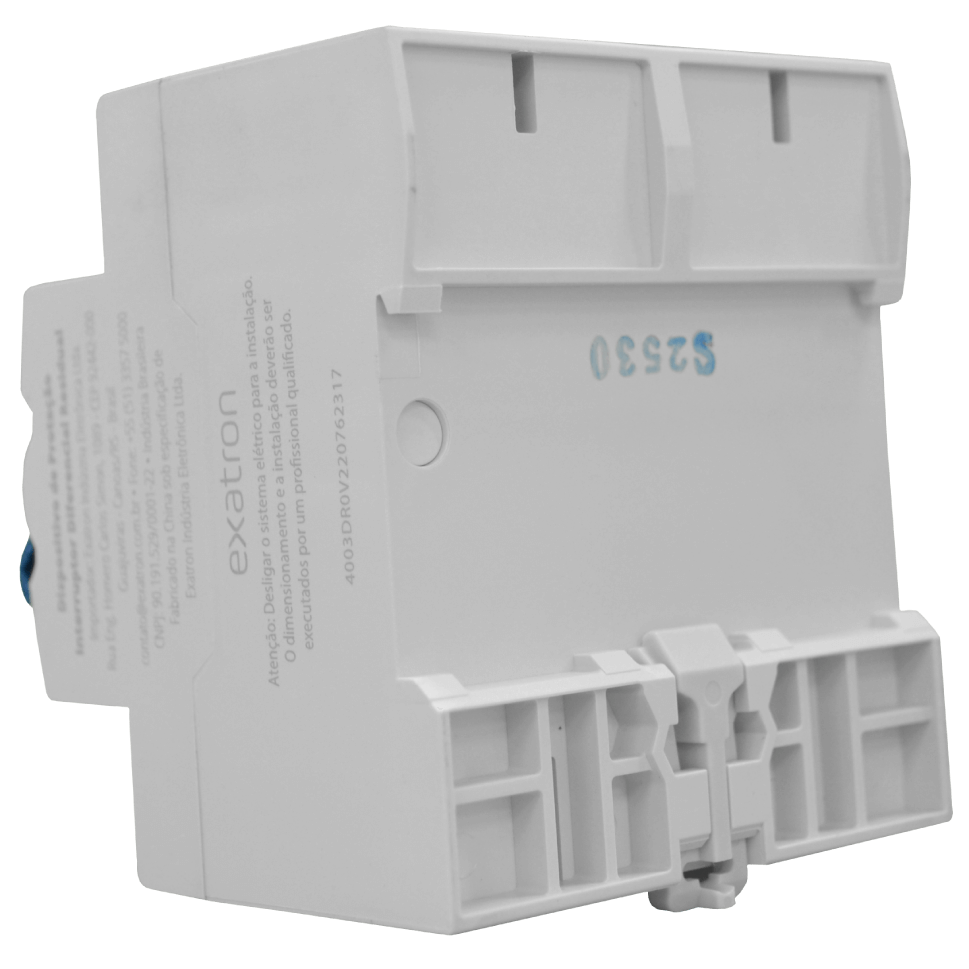

Dispositivo de proteção interruptor diferencial residual 4P 25A/30mA

Cód:LEDR4003

Dispositivo de proteção interruptor diferencial residual 4P 25A/30mA

COR:

Os interruptores Diferenciais Residuais (IDR) da Exatron tem como função principal a proteção dos usuários contra choques elétricos, desligando automaticamente a energia elétrica ao detectar fuga de corrente. Possui sistema de controle com sensibilidade de detecção de 30mA diferencial de fuga para desarme.


Características Técnicas

  • Número polos: 4
  • Temperatura operação: 0 à +40°C
  • Tensão nominal Ue: 230V
  • Isolação Ui: 500V
  • Frequência operação: 50/60Hz
  • Sensibilidade nominal IAn: 0,03A (30mA)
  • Máxima corrente curto circuito Inc: 6kA
  • Corrente máxima operação: 25A
  • Tempo de desligamento: n < 0,1s
  • Impulso suportável (1,2/50) Uimp: 6kV
  • Tensão dielétrica 60Hz (60s): 2,5kV
  • Vida útil mecânica/elétrica: 2000 ciclos
  • Grau de proteção: IP20
  • Garantia: 1 ano.

Instalação:

  • Temperatura de armazenamento: -25~+70ºC
  • Tipo de conexão do terminal: Cabo terminais U e pino
  • Seção do cabo: 1,5~25mm²
  • Torque aplicado no terminal (máx.): 3.0Nm
  • Instalação: Trilho DIN 35mm
  • Conexão: Superior e inferior

O produto LEDR4003 foi projetado para proteção contra correntes diferenciais maiores que 30mA, prevenindo choques elétricos e/ou fugas. A proteção completa do sistema elétrico é garantida com o uso em conjunto a um disjuntor de sobrecorrente, que atuará na proteção de sobrecargas e curto-circuitos. Consulte a linha de produtos Exatron para proteção elétrica e confira os dispositivos combinados com proteção DR (diferencial residual) e proteção de sobre carga.


Download

Download arquivo Manual do usuário
Expedido em até 7 dias úteis.

Preço * para consumidor final

R$ 230,02

Disponibilidade:

Indisponível
