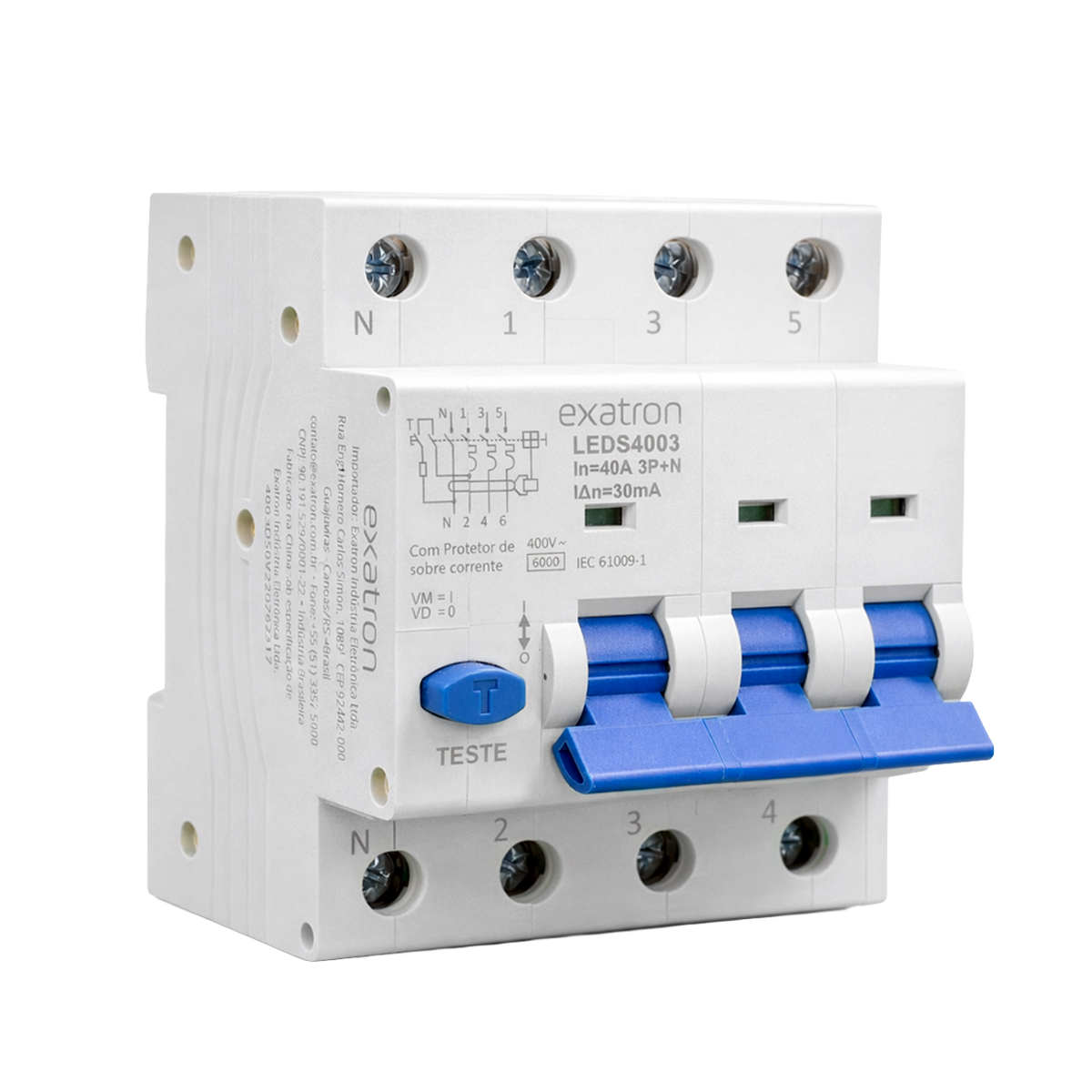

Dispositivo de proteção interruptor diferencial residual com protetor de sobre corrente 3P+N 40A/30mA

Cód:LEDS4003

Dispositivo de proteção interruptor diferencial residual com protetor de sobre corrente 3P+N 40A/30mA

COR:

Os interruptores Diferenciais Residuais com Proteção de sobre corrente (DDR) da Exatron tem como função principal a proteção dos usuários contra choques elétricos, curtos circuitos e sobrecargas, desligando automaticamente a energia elétrica em caso de fuga, sobrecarga ou curto circuito. Possui sistema de controle com sensibilidade de detecção de 30mA diferencial de fuga para desarme, corrente máxima de sobrecarga e curto circuito.


Características Técnicas

  • Padrão: IEC/EN 61009-1
  • Tipo de corrente: Senoidal
  • Tipo de funcionamento residual: Eletrônico
  • Proteção de sobrecorrente: Eletromagnética
  • Corrente operação máxima: 25-40A
  • Polos: 4P (3P+N)
  • Tensão nominal Ue: 400V~
  • Tensão de isolação Ui: 400V
  • Frequência de operação: 50/60Hz
  • Sensibilidade nominal: 0.03A (30mA)
  • Capacidade nominal de fechamento e ruptura: 500A
  • Corrente de curto circuito: 6000A
  • Tempo de desligamento: ≤0.1 s
  • Tensão nominal de impulso suportável (1.2/50) Uimp: 4kV
  • Tensão dielétrica 60Hz durante 60s: 2kV
  • Tipo curva termo magnética: C
  • Nível de poluição suportável: 2
  • Vida útil elétrica: 2000
  • Vida útil mecânica: 10000

Instalação:

  • Indicador de posição de contato: Alavanca e janela vermelha/verde
  • Grau de proteção: IP20
  • Temperatura de referência para operação: 25°C
  • Temperatura ambiente: 0~+40℃
  • Temperatura armazenamento: -25~+70℃
  • Tipo de terminal elétrico: Cabo / Pino
  • Secção de cabo: 1~25mm ²
  • Torque aplicado no terminal (máx.): 3N*m

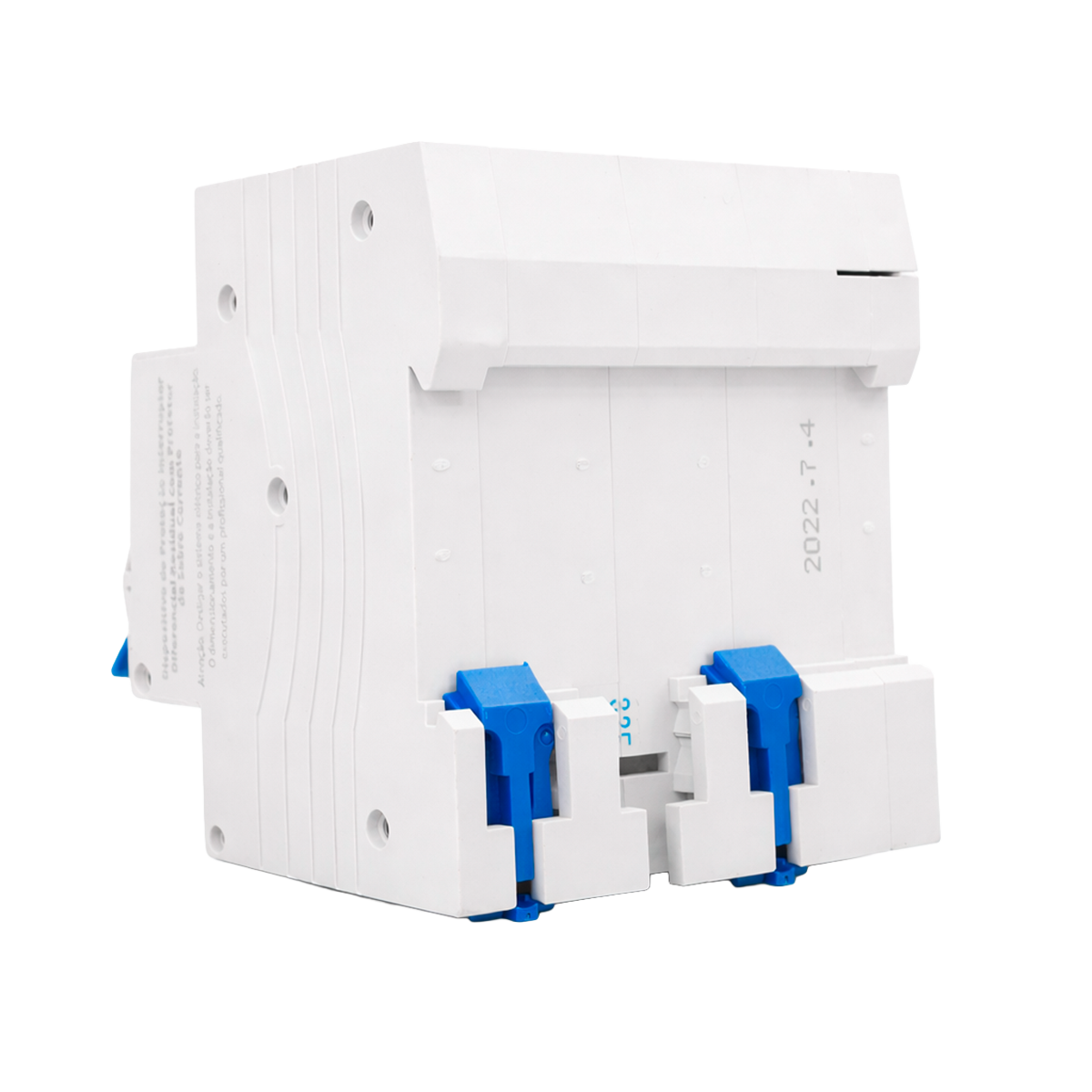

  • Instalação: Trilho DIN (35mm) FN 60715
  • Conexão: Superior e inferior

Download

Download arquivo Manual do usuário
Expedido em até 7 dias úteis.

Preço * para consumidor final

R$ 501,36

Disponibilidade:

Indisponível
