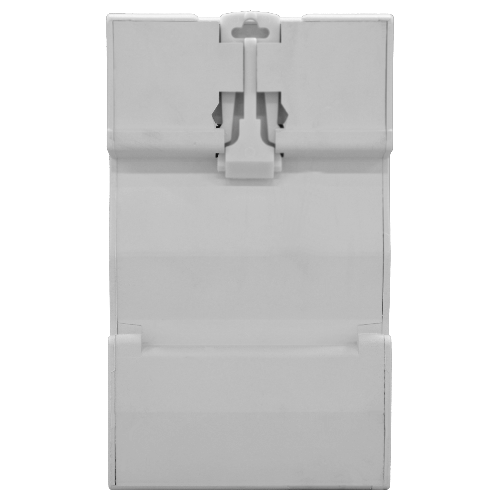

Dispositivo de Proteção Contra Surtos - 3P, 45kA, Bivolt

Cód:DPSI0SD45-3P

Dispositivo de Proteção Contra Surtos - 3P, 45kA, Bivolt

COR:

O Dispositivo de Proteção Contra Surtos (DPSI0SD45-3P) é um equipamento com 3 polos e tecnologia MOV (ZnO), capaz de limitar surtos elétricos em instalações de baixa tensão, provocados por descargas elétricas e manobras do sistema elétrico. Possui um dispositivo termomecânico que sinaliza o estado de funcionamento.

Características Técnicas

Tensão de operação AC nominal (Un): Bivolt;
Máxima tensão AC de operação contínua (Uc): 275V;
Máxima tensão ceifada @ 1.2KA: <750V;
Máxima tensão ceifada @In(Up): <1,3kV;
Resistência de isolamento @500VDC: >100MΩ ;
Máxima corrente de descarga Imax (8/20μs): 45kA;
Corrente nominal de descarga In (8/20μs): 20kA;
Máxima energia @2ms: 550J;
Tempo de resposta: <25ns;
Temperatura de operação: -40 a 80°C;
Umidade relativa: De 5 a 95%;
Grau de proteção IP: IP20;
Seção dos condutores de conexão: 6 a 16 mm²;
Torque de aperto dos terminais: 2-3Nm;
Tipo de fixação: Trilho DIN 35 mm;
Dimensões: 90x66,5x18mm;
DPS Classe: 2 e 3;
Módulo de operação: Cartucho plugável;
Padrão: ABNT NBR IEC 61643-1;
Corrente de fuga @220V: <0,1mA;
Máxima tensão AC temporária @5seg: 300V;
Fusível recomendado: 100A gL/gG;
Frequência da rede: 50/60 Hz;
Uso em ambiente interno;
Sinalização de operação do produto: Verde = em serviço / Vermelho = inoperante (queimado). Em caso de queima, o DPS deverá ser substituído);
Modo de proteção: Por desconexão térmica;
Tecnologia de proteção: Varistor de oxido metálico (MOV);
Material isolante do cartucho: Polímero com retardante de chama;
Modos de instalação: L-L, L-N, L-PE e N-PE para sistema TN L-L e L-N para sistema IT e TT;
Ligação em paralelo com a carga;
Protegido termicamente;
Invólucro em material com característica de não propagação e auto extinção de fogo.

Instalação:

Para garantir a proteção contínua da linha (rede) na qual o DPS foi instalado, é necessário que seja feito uma inspeção periódica no dispositivo, verificando seu estado de funcionamento. Se a instalação no CD ou junto do equipamento que se deseja proteger individualmente foi inviável e o DPS tiver que ser instalado distante do ponto de conexão, recomenda-se utilizar o borne do dispositivo como ponto de continuidade para a alimentação da carga a ser protegida, conforme NBR5410.

Utilize equipamentos de proteção e ferramentas adequadas na instalação.

A instalação do DPS é em paralelo aos circuitos e não interrompe a corrente elétrica caso o mesmo esteja fora de operação. Tipo de ligação utilizada quando o condutor neutro for aterrado.

Download

Manual do usuário

Expedido em até 7 dias úteis.

Preço * para consumidor final

R$ 295,22
